PRISMA 310A-E
Regulador de potencia para el autoconsumo sin medida directa
Con cumplimiento de los criterios de la UNE 217001-IN y RD 244/2019
PRISMA 310A-E permite regular la potencia obtenida de fuentes renovables y aportar garantías físicas y lógicas para decidir qué potencia debemos o deseamos consumir de la red. Un controlador dinámico preparado para regular la potencia conectado a un contador externo.
PRISMA 310A-E
Autoconsumo de electricidad sin excedentes
DESCRIPCIÓN
El PRISMA 310A-E es un controlador dinámico de potencia que permite regular el nivel de generación de los inversores de una instalación de producción (fotovoltaica, eolica,…) en función del consumo instantáneo. El objetivo final es limitar o eliminar la exportación de energía de la manera más eficiente, consiguiendo maximizar la producción cumpliendo las restricciones normativas y técnicas.
CARACTERÍSTICAS
Equipo multifunción con capacidad de:
- Gestionar múltiples modelos de inversores de distintos fabricantes:
- Comunicación TCP (Sunspec/Modbus).
- Comunicación RS485 (Modbus RTU). Requiere pasarela REN-TTL-485.
- Ajustado según la legislación local (Por ejemplo, en España: fase de mínimo consumo, media de consumos, etc.)
- Aplicable a instalaciones monofásicas y trifásicas.
- Proporciona Servidor Modbus/TCP para monitorización.
- Leds de señalización de medidas eléctricas.
Funcionamiento
- En modalidad autoconsumo sin excedentes:
- Evita la inyección de energía a la red (doble control físico y lógico).
- Cumplimiento de norma UNE 217001-IN.
- En modalidades más complejas:
- Con distintos contadores o consumos (hasta 5 instalaciones trifásicas).
- Controles independientes para cada fase (balanceo dinámico de fases mediante inversores monofásicos, etc).
Las capacidades de comunicación permiten el control virtual de cualquier inversor (*) con capacidad de regulación externa que disponga de los protocolos/mapas de regulación publicados.
* consultar la lista de equipos soportados (fabricantes, inversores y data loggers).
DATOS TÉCNICOS
CARACTERÍSTICAS FÍSICAS
| Declaración de conformidad |  |
| Alimentación | 90-265 VAC, 50-60Hz |
| Condiciones de trabajo | -20..+50ºC // 5-95% HR sin condensación |
| Dimensiones | 90x106x58mm |
| Peso | 400gr |
| Grado de protección | IP20 |
| Material caja | Plástico PC/ABS autoextinguible UL94-V0 |
| Montaje | Sobre Carril DIN EN 60715 |
| Fabricado en | España. Unión Europea |
| Conexiones de Voltaje Primario | 3x (85-265VAC) (50/60Hz) |
| Clase térmica | Ta70C/B |
| Denominación de la electrónica | E0040 |
| Relé de desconexión / contactor | Contacto seco (sin tensión) Tipo AC1. Máximo 5A/250VAC. Tipo AC15. Máximo 0,5A / 240V |
COMUNICACIONES
| Comunicación inversores | RS-485 Ethernet |
| Protocolos | ComLynx Modbus TCP Modbus RTU (Configurable, incluye Sunspec) |
| Comunicación Externa | Servidor Modbus TCP |
| Comunicación contadores externos | Ethernet |
| Denominación del Firmware | PRISMA 310A |
OTRAS FUNCIONES
- Lectura de hasta 5 contadores externos.
- Ethernet RJ45
- Salida digital (relé):
- Tipo AC1. Máximo 16A / 250VAC
- Tipo AC15. Máximo 1,5A / 240V
- Fuente de alimentación continua integrada (se alimenta externamente con 220V)
- Bus de comunicaciones RS485 (Optoaisladas + polarización opcional)
- Leds de señalización (2 verdes/2 naranja/2 rojos)
- Permite instalación sobre rack-DIN

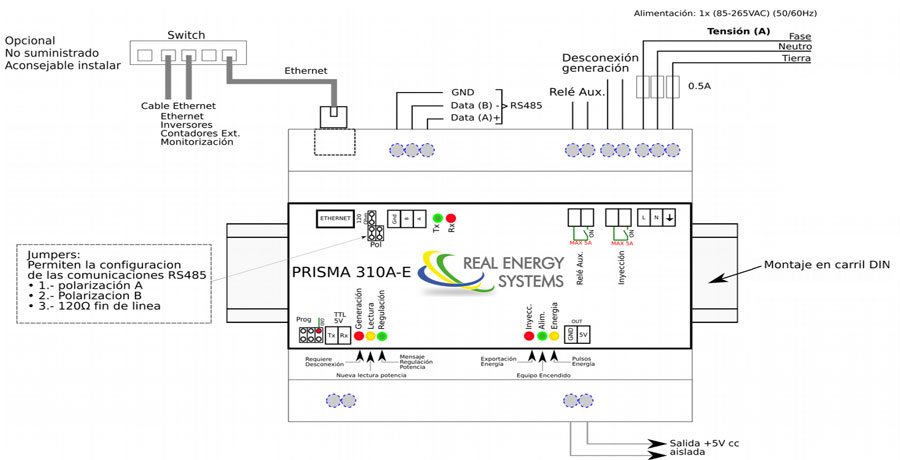

ESQUEMA DE CONEXIÓN
